公制内螺纹平面

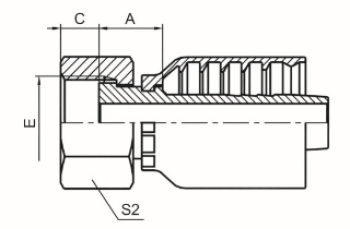

代  号 PART NO. 螺纹E 胶 管 HOSE BORE 尺寸 DIMENSIONS
编织 BRAIDED 缠绕 SPIRAL THREADE 公称内径 DN 标号DASH A C  S2
20211-14-04TRW -- M14X1.5 6 04 14.5 8 19
20211-14-05TRW -- M14X1.5 8 05 17 10 19
20211-16-04TRW -- M16X1.5 6 04 14.5 9 22
20211-16-05TRW -- M16X1.5 8 05 14.5 9 22
20211-16-06RW -- M16X1.5 10 06 18 8 22
20211-18-04TRW -- M18X1.5 6 04 15 10.5 24
20211-18-05TRW -- M18X1.5 8 05 15 10.5 24
20211-18-06TRW -- M18X1.5 10 06 14.5 10.5 24
20211-20-06TRW -- M20X1.5 10 06 16 10 24
20211-20-08RW 20212-20-08RW M20X1.5 12 08 20.5 10 27
20211-22-06TRW -- M22X1.5 10 06 16 10 27
20211-22-08TRW 20212-22-08TRW M22X1.5 12 08 17 10 27
20211-22-10RW 20212-22-10RW M22X1.5 16 10 21 10 27
20211-24-08TRW 20212-24-08TRW M24X1.5 12 08 17 11 30
20211-24-10RW 20212-24-10RW M24X1.5 16 10 21.5 10.5 30
20211-27-08TRW 20212-27-08TRW M27X1.5 12 08 18.3 10 32
20211-27-10TRW 20212-27-10TRW M27X1.5 16 10 18.8 10 32
20211-27-12RW 20212-27-12RW M27X1.5 20 12 22 10 32
20211-30-10TRW 20212-30-10TRW M30X1.5 16 10 20 10.5 36
20211-30-12TRW 20212-30-12TRW M30X1.5 20 12 19 10.5 36
20211-36-12TRW 20212-36-12TRW M36X2.0 20 12 20.5 13 41
20211-36-16TRW 20212-36-16TRW M36X2.0 25 16 23.7 13 41
20211-39-16TRW 20212-39-16TRW M39X2.0 25 16 23.7 13 46
20211-42-16TRW 20212-42-16TRW M42X2.0 25 16 24.7 15 50
20211-45-20TRW 20212-45-20TRW M45X2.0 32 20 23.7 15 55
20211-52-24TRW 20212-52-24TRW M52X2.0 40 24 24.5 17 60
20211-60-24TRW 20212-60-24TRW M60X2.0 40 24 24.5 19 70
20211-64-32TRW 20212-64-32TRW M64X2.0 51 32 29 23 75
