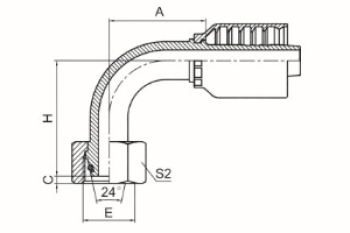

90°公制内螺纹24°锥带O形圈轻系列 ISO 12151-2 DIN 3865

代  号 PART NO. 螺纹E 胶 管 HOSE BORE 管子外径 O形圈 尺寸 DIMENSIONS
编织 BRAIDED 缠绕 SPIRAL THREADE 公称内径 DN 标号DASH TUBE O.D. O RING A   C   H  S2
20591-14-04TRW -- M14X1.5 6 04 6 O04.5X1.5 31.5 1.1 36.9 17
20591-16-04TRW -- M16X1.5 6 04 8 O06.5X1.5 31.5 1.5 37.5 19
20591-16-05TRW -- M16X1.5 8 05 8 O06.5X1.5 34.5 1.5 40.5 19
20591-18-04TRW -- M18X1.5 6 04 10 O08.0X1.5 31.5 1.5 39 22
20591-18-06TRW -- M18X1.5 10 06 10 O08.0X1.5 36.3 1.5 44.3 22
20591-20-06TRW -- M20X1.5 10 06 12 O10.0X1.5 36.3 2.5 44.8 24
20591-20-08WRW 20592-20-08WRW M20X1.5 12 08 12 O10.0X1.5 42.5 2.5 54.5 24
20591-22-06TRW -- M22X1.5 10 06 14 O11.0X2.0 36.3 2.5 44.8 27
20591-22-08TRW 20592-22-08TRW M22X1.5 12 08 14 O11.0X2.0 42.5 2.5 50 27
20591-24-06TRW -- M24X1.5 10 06 16 O13.0X2.0 36.3 3 44.8 30
20591-24-08TRW 20592-24-08TRW M24X1.5 12 08 16 O13.0X2.0 42.5 3 50 30
20591-30-10TRW 20592-30-10TRW M30X2 16 10 20 O16.3X2.4 57 2.5 58.5 36
20591-30-12TRW 20592-30-12TRW M30X2 20 12 20 O16.3X2.4 63.2 2.5 65 36
20591-36-12TRW 20592-36-12TRW M36X2 20 12 25 O20.3X2.4 63.2 3 65.3 46
20591-42-12TRW 20592-42-12TRW M42X2 20 12 30 O25.3X2.4 63.2 4 67.1 50
20591-42-16TRW 20592-42-16TRW M42X2 25 16 30 O25.3X2.4 78.9 4 75.6 50
20591-52-20TRW 20592-52-20TRW M52X2 32 20 38 O33.3X2.4 92.7 4.5 87 60
20591-52-24TRW 20592-52-24TRW M52X2 40 24 38 O33.3X2.4 111.4 4.5 100.5 60
