SAE 100R9 4层钢丝缠绕液压橡胶软管

漯河利通液压科技股份有限公司产品主要有液压管,工业管,胶管接头及连接件,公司连续六年荣获中国胶管10强企业荣誉;主营产品有液压油管(液压管总成、液压管接头)和工业胶管(可输送油、水、蒸汽、空气、化学品、食品酒水以及干粉、颗粒磨料、等),API石油钻采胶管等各类胶管及总成。欢迎新老客户来电,利通将竭诚为您服务!

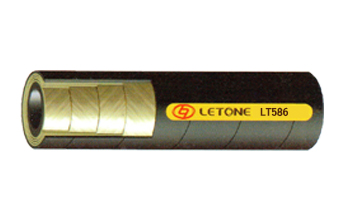

钢丝缠绕橡胶软管



用途:

适用于使用石油基液压油,温度范围-40℃~+100℃(-40°F~+212°F)的软管。



特性:

软管由一层耐油合成橡胶内胶层、4层高强度钢丝缠绕层和一层耐油、耐天候合

成橡胶外胶层组成。

类别:钢丝缠绕液压软管

————————————————————————————————————

Application :   Medium and high pressure circuit with restricted installation space



Standard:         SAE 100 R9

Inner layer:     Oil resistant synthetic rubber

Insert:             Four strength steel wire spiral layers

Outer layer:    Synthetic rubber with high temperature, ozone and weather resistance

Colour:           Black

Temp.min :     -  40 ℃

Temp.max:     + 100 ℃

详细参数

规格
DN
 型号
Inches
软管内径
I .D
软管外径
O.D
最大工作压力
Max.W.P
最小爆破压力
B.P
最小弯曲半径
Min. B.R
最小
Min
最大
Max
最大
Max
最大
Mpa
Mpa (mm)
10  3/8 9.3 10.1 22.2 31.5 126 125
13  1/2 12.3 13.5 25.4 28 112 180
19  3/4 18.6 19.8 32.2 21 84 240
25 1    25.0 26.4 40.9 21 84 300
32 1 1/4 31.4 33.0 52.4 17.5 70 420
38 1 1/2 37.7 39.3 58.7 14 56 500
51 2    50.4 52.0 73.0 14 56 660
