LT699

大力神系列钢丝编织液压橡胶软管

大力神系列钢丝编织液压橡胶软管

应用范围:具有高压力(超过DIN/SAE标准25%)、耐脉冲、低弯曲等特点,适用于挖掘机等大型工程机械




详情介绍

内层:合成橡胶,适用于可生物降解的液压油

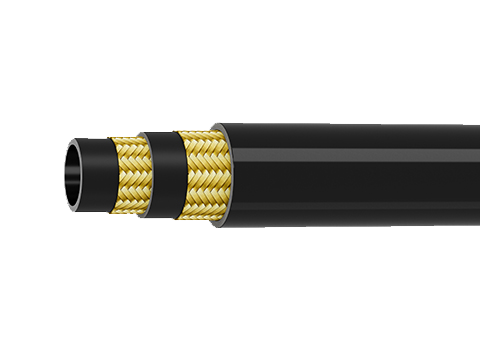

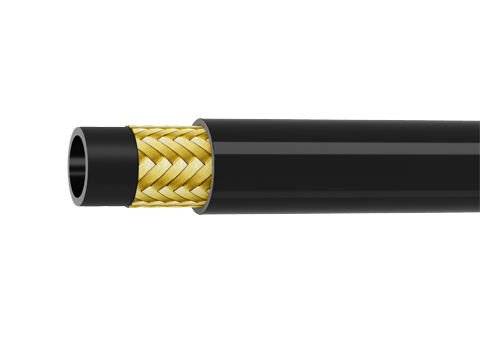

增强层:一层或两层编织的超轻高强钢丝,爆破压力提升15%以上。一层编织脉冲不少于30万次,两层编织脉冲不少于50万次

外胶层:免剥耐磨、耐天候(三年以上)合成橡胶

温度范围:-40℃ 至 +100℃(-40℉ 至 +212℉)

执行标准:ISO 18752 BC/CS

规格 SIZE (Dash) 英制规格 SIZE (in.) 内径 I.D.(mm) 最大工作压力 Max.W.P. 最小爆破压力 Min.B.P. 最小弯曲半径 Min.B.R.
Min Max (MPa) (MPa) (mm)
-4 1/4—1 5.8 6.5 25 100 80
-5 5/16—1 7.7 8.5 25 100 92
-6 3/8—1 9.8 10.5 21 84 104
-8 1/2—1 12.8 13.5 18 72 144
-10 5/8—1 15.8 16.6 14 56 160
-12 3/4—1 18.8 19.8 14 56 192
-16 1—1 24.8 25.8 9 36 240
-20 1 1/4—1 31.4 33 6.3 25 400
-24 1 1/2—1 37.7 39.3 5 20 480
-32 2—1 50.4 52 4 16 560
-4 1/4—2 5.8 6.5 42 168 80
-5 5/16—2 7.7 8.5 42 168 92
-6 3/8—2 9.8 10.5 35 140 104
-8 1/2—2 12.8 13.5 28 112 144
-10 5/8—2 15.8 16.6 28 112 160
-12 3/4—2 18.8 19.8 25 100 192
-16 1—2 24.8 25.8 21 84 240
-20 1 1/4—2 31.4 33 14 56 400
-24 1 1/2—2 37.7 39.3 9 36 480
-32 2—2 50.4 52 8 32 610
