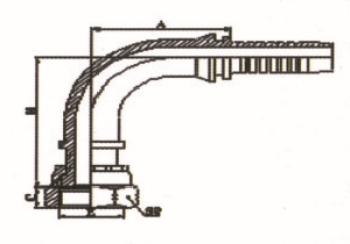

90°ORFS内螺纹平面 ISO 12151-1-SAE J516

在线咨询
全国服务热线 :
90°ORFS内螺纹平面 ISO 12151-1-SAE J516

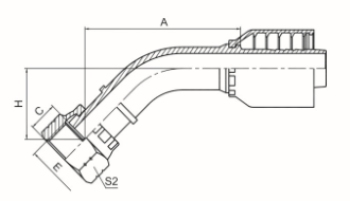

数据展示
代  号 螺纹E 软     管 尺     寸
公称内径 标      号 A    H       C      S2
24291-04-04 9/16”X18 6 04 27.5 43.5 8.5 19
24291-04-05 9/16”X18 8 05 33 44 8.5 19
24291-06-05T 11/16”X16 8 05 33 37.5 10 22
24291-06-06 11/16”X16 10 06 33 50 10 22
24291-08-08 11/16”X16 12 08 42.5 55 10 22
24291-08-06T 13/16”X16 10 06 35.3 39.8 11 27
24291-08-08 13/16”X16 12 08 41 58 11 27
24291-08-10 13/16”X16 16 10 56.5 61.5 11 27
24291-10-08T 1”X14 12 08 41 46 13.5 30
24291-10-10 1”X14 16 10 48.5 67.5 13.5 30
24291-10-12 1”X14 20 12 50.5 75.5 13.5 30
24291-12-10T 1.3/16”X12 16 10 56 51.5 15 36
24291-12-12 1.3/16”X12 20 12 65.5 78 15 36
24291-12-16 1.3/16”X12 25 16 76.7 83.5 15 36
24291-16-12T 1.7/16”X12 20 12 65.5 63 14.8 41
24291-16-14T 1.7/16”X12 22 14 71.2 63 14.8 41
24291-16-16T 1.7/16”X12 25 16 76.9 67.5 14.8 41
24291-20-16T 1.11/16”X12 25 16 76.7 67.5 15 50
24291-20-20W 1.11/16”X12 32 20 93 100 15 50
24291-24-20T 2”X12 32 20 91.5 78.5 14.8 60
24291-24-24T 2”X12 40 24 109.4 92 14.8 60

注:1.上诉代号用于编制软管。    2.如需用于缠绕软管代码号改为24292-xx-xx。 NOTE : 1.FOR USE WITH BRAIDED HOSES   2.IF USE WITH SPIRAL HOSES ,HOSE FITTINGS SERIES NUMBER IS 24292-XX-XX.
