90°SAE 法兰3000PSI

在线咨询
全国服务热线 :
90°SAE 法兰3000PSI
数据展示

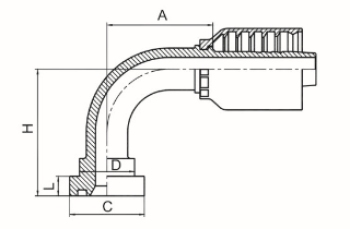

代  号 PART NO. 法兰型号 胶 管 HOSE BORE 尺寸 DIMENSIONS
编织 BRAIDED 缠绕 SPIRAL FLANGE SIZE 公称内径 DN 标号DASH A    C       D    H    L
87691-08-08RW 87692-08-08RW 1/2” 12 08 42.5 30.2 24 48 6.73
87691-12-08RW 87692-12-08RW 3/4” 12 08 42.5 38.1 31.7 52 6.73
87691-12-10RW 87692-12-10RW 3/4” 16 10 57 38.1 31.7 56.5 6.73
87691-12-12RW 87692-12-12RW 3/4” 20 12 63.2 38.1 31.7 63 6.73
87691-12-16RW 87692-12-16RW 3/4” 25 16 78.9 38.1 31.7 71.5 6.73
87691-16-12RW 87692-16-12RW 1” 20 12 63.2 44.4 38 66 8
87691-16-16RW 87692-16-16RW 1” 25 16 78.9 44.4 38 74.5 8
87691-16-20RW 87692-16-20RW 1” 32 20 92.7 44.4 38 85.5 8
87691-20-16RW 87692-20-16RW 1.1/4” 25 16 78.9 50.8 43 78.5 8
87691-20-20RW 87692-20-20RW 1.1/4” 32 20 92.7 50.8 43 89.5 8
87691-24-20RW 87692-24-20RW 1.1/2” 32 20 92.7 60.3 50 94.5 8
87691-24-24RW 87692-24-24RW 1.1/2” 40 24 111.4 60.3 50 108 8
87691-32-24RW 87692-32-24RW 2” 40 24 111.4 71.4 62 116 9.53
87691-32-32RW 87692-32-32RW 2” 50 32 138.6 71.4 62 136.3 9.53
