LT302

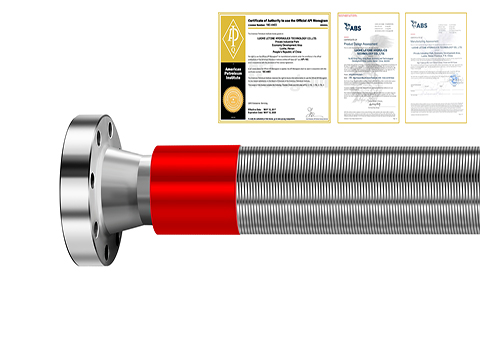

API 16C系列——节流和压井软管

API 16C系列——节流和压井软管

应用范围:节流压井管汇等的柔性连接管线,在高压下输送含有硫化氢(H₂S)及其他危险气体的油气混合物及各种水基、油基、泡沫压井液等




详情介绍

内层:HNBR

加强层:4-6层缠绕的高强超柔钢丝或钢丝绳

外层:耐高温、耐火合成橡胶(耐+704℃明火30分钟)

保护层:不锈钢铠装

温度范围:-55℃~+150℃(-67℉~+302℉)

执行标准:API Spec. 16C FSL0 FSL1 FSL2 FSL3 | ABS

接头类型:整体由壬或整体法兰

压力等级 内径 外径 工作压力 试验压力 最大爆破压力 最小弯曲半径
PRESSURE LEVEL I.D. 0.D. W.P. P.P. Min. B.P. Min.B.R.
psi in. mm psi psi psi mm
5000 2 95 5000 7500 11250 1000
3 126 5000 7500 11250 1200
4 163 5000 7500 11250 1400
5 193 5000 7500 11250 1600
7500 2 97 7500 11250 16875 1000
3 132 7500 11250 16875 1200
4 178 7500 11250 16875 1600
5 210 7500 11250 16875 1800
10000 2 105 10000 15000 22500 1200
3 123 10000 15000 22500 1600
3 1/2 160 10000 15000 22500 1600
4 180 10000 15000 22500 1800
15000 2 123 15000 22500 33750 1400
3 154 15000 22500 33750 1600
