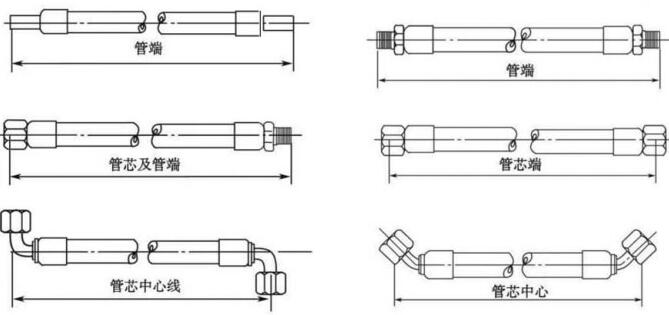

液压软管总成长度L以从接头芯端面或弯接头芯中心为基准进行测量。如上图所示。
液压软管总成长度公差要求
| 软管总成长度 | 下列公称内径软管总成长度公差 | |||
| <25 | 25<公称内径<50 | >50 | ||
| <630 |
+7mm -3mm |
+12mm -4mm |
+25mm -6mm |
|
| 630<总成长度<1250 |
+12mm -4mm |
+20mm -6mm |
+25mm -6mm |
|
| 1250<总成长度<2500 |
+20mm -6mm |
+25mm -6mm |
+25mm -6mm |
|
| 2500<总成长度<8000 |
+1.5% -0.5% |
|||
| >8000 |
+3% -1% |
|||
