90°SAE 法兰3000PSI

在线咨询
全国服务热线 :
90°SAE 法兰3000PSI
数据展示

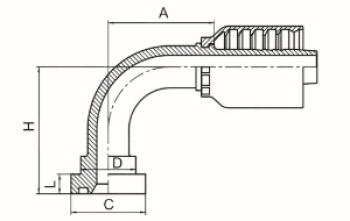

代  号 PART NO. 法兰型号 胶 管 HOSE BORE 尺寸 DIMENSIONS
编织 BRAIDED 缠绕 SPIRAL FLANGE SIZE 公称内径 DN 标号DASH A    C       D    H    L
87391-08-08RW 87392-08-08RW 1/2” 12 08 42.5 30.2 24 47 6.73
87391-12-08RW 87392-12-08RW 3/4” 12 08 42.5 38.1 31.7 48 6.73
87391-12-10RW 87392-12-10RW 3/4” 16 10 57 38.1 31.7 52.5 6.73
87391-12-12RW 87392-12-12RW 3/4” 20 12 63.2 38.1 31.7 59 6.73
87391-12-16RW 87392-12-16RW 3/4” 25 16 78.9 38.1 31.7 67.5 6.73
87391-16-12RW 87392-16-12RW 1” 20 12 63.2 44.4 38 59 8
87391-16-16RW 87392-16-16RW 1” 25 16 78.9 44.4 38 67.5 8
87391-16-20RW 87392-16-20RW 1” 32 20 92.7 44.4 38 78.5 8
87391-20-16RW 87392-20-16RW 1.1/4” 25 16 78.9 50.8 43 67.5 8
87391-20-20RW 87392-20-20RW 1.1/4” 32 20 92.7 50.8 43 78.5 8
87391-24-20RW 87392-24-20RW 1.1/2” 32 20 92.7 60.3 50 80.5 8
87391-24-24RW 87392-24-24RW 1.1/2” 40 24 111.4 60.3 50 94 8
87391-32-24RW 87392-32-24RW 2” 40 24 111.4 71.4 62 94 9.53
87391-32-32RW 87392-32-32RW 2” 50 32 138.6 71.4 62 114.3 9.53


注:实际参数以最新图册为准
