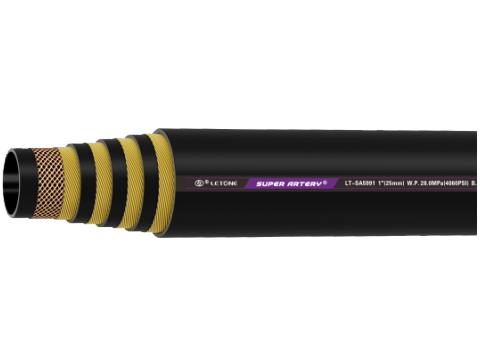

超级大力神 EXCEEDS ISO18752 DC,液压软管 -利通科技

数据展示

型号	ISO18752			软管内径（mm)	软管外径（mm)	工作压力（MPa)	最小爆破压力（MPa)	最小弯曲半径（mm)	重量（kg/m)	接头系列
型号	5993标准管	5993AR耐磨管AR	5993SAR超耐磨管	软管内径（mm)	软管外径（mm)	工作压力（MPa)	最小爆破压力（MPa)	最小弯曲半径（mm)	重量（kg/m)	接头系列
SA5993-1/4"-4	DC	DC	DC	6.3	15.5	45	180	55	0.428	41系列
SA5993-5/16"-4	DC	DC	DC	8 .0	17.0	45	180	60	0.479	41系列
SA5993-3/8"-4	DC	DC	DC	10.0	19.0	45	180	70	0.591	41系列
SA5993-1/2"-4	DC	DC	DC	13.0	22.2	45	180	140	0.701	41系列
SA5993-5/8"-4	DC	DC	DC	16.0	26.5	45	180	180	1.017	41系列
SA5993-3/4"-4	DC	DC	DC	19.0	30.5	42	168	200	1.383	41系列
SA5993-1"-4	DC	DC	DC	25.4	37.5	42	168	250	1.928	41系列
SA5993-1 1/4"-6	DC	DC	DC	32.0	49.5	42	168	400	3.626	61系列
SA5993-1 1/2"-6	DC	DC	DC	38.0	56.0	42	168	480	4.404	61系列
SA5993-2"-6	DC	DC	DC	51.0	70.0	42	168	650	6.33	61系列

无标题文档

产品介绍

字条样式

产品特征

低弯曲：全系列软管平均最小弯曲半径低于ISO18752C类标准34%（注：C类标准指ISO18752标准中的紧凑型类别），便于安装，节省装备空间；

高压力：压力均符合/超过ISO18752AC/BC/CC/DC标准；

寿命：脉冲性能强大，全系列软管脉冲次数均超过100万次，极大的延了软管的使用寿命。

超级大力神低弯曲系列软管与ISO18752标准参数对比
等级	ISO18752标准温度	ISO18752标准脉冲压力	ISO18752标准最小脉冲	超级大力神最小脉冲
AC	100℃（212℉）	133%	20万次	100万次
BC	100℃（212℉）	133%	50万次	100万次
CC	120℃（250℉）	133%	50万次	100万次
DC	120℃（250℉）	133%	100万次	100万次

型号选择

超级大力神低弯曲系列的便利性主要体现在三个方面：

1、有明显的压力分级，易于查找型号；

超级大力神低弯曲系列软管压力选择表
软管内径软管型号	1/4”	5/16”	3/8”	1/2”	5/8”	3/4”	1”	1 1/4”	1 1/2”	2”
LTSA6991	—	—	—	18	15	14	14	14	9	8
LTSA6992	25	25	25	—	25	25	21	21	17.5	17.5
LTSA5991	—	—	—	28	28	28	28	28	28	28
LTSA5992	40	35	35	35	35	35	35	35	35	35
LTSA5993	45	45	45	45	42	42	42	42	42	42

2、仅需从三个接头系列中挑选相应型号; 注：31即软管接头31系列；41即软管接头41系列；61即软管接头61系列。

超级大力神低弯曲系列接头系列选择表
软管内径软管型号	1/4”	5/16”	3/8”	1/2”	5/8”	3/4”	1”	1 1/4”	1 1/2”	2”
LTSA6991	—	—	—	31	31	31	31	31	31	31
LTSA6992	31	31	31	—	31	31	31	31	31	31
LTSA5991	—	—	—	31	31	41	41	41	41	41
LTSA5992	31	31	31	41	41	41	41	41	61	61
LTSA5993	41	41	41	41	41	41	41	61	61	61

3、采用一体式免剥胶接头（31及41系列）及分体式接头（61系列） 注：一体式免剥胶及分体式接头配套使用利通自研氢化丁腈密封件，无限接近零泄漏的密封目标。

一体式免剥胶接头(31及41系列)

1)免除了剥胶过或过短造成的软管扣压问题；
2)节省人力，方便操作；
3)一种接头适用于多种软管；
4)扣压后整洁美观。

分体式接头（61系列)

1)灵活性更强，接头及套筒选择更为丰富；
2)可根据现有库存分开采购接头及套筒。

定制化软管外层

以EN853:2015为检验依据，根据GB/T12721-2007/ISO6945：1991检验标准中规定的方法对超级大力神低弯曲软管系列外层在25N重力下进行频率为1.25HZ的往复磨耗试验，对比循环次数2000次下的外层材料质量损失，将超级大力神低弯曲软管外层分为以下三种：

标准外层：耐油、耐磨、耐天候的合成橡胶；
耐磨AR（AbrasionResistance）外层：耐磨质量损失是标准管外层的1/7，即，其耐磨系数是标准外层的7倍。耐磨AR外层软管适用于相对恶劣的使用环境；
超耐磨SAR（Super>AbrasionResistance>）外层：采用UHMWPE外附层，循环次数2000次下的外层材料质量损失为0。超耐磨SAR外层软管适用于极端恶劣的使用环境。

产品认证

相关产品

LT SA5991

超级大力神 EXCEEDS ISO18752-BC/CC

內胶层：丁睛或氯丁合成橡胶，适用于可生物降解的液压油
增强层：四层缠绕的超强高柔钢丝，脉冲>100万次
外胶层：标准管:免剥耐磨、耐天候合成橡胶
耐磨管:免剥高耐磨、耐天候合成橡胶
超耐磨管:免剥超耐磨、耐天候UHMWPE可取代塑料护套，防护高效,装配简便。
温度范围：-40C至+100C(-40F至+212F) -40C至+121C(-40F至+250F)

立即咨询

LT SA5992

超级大力神 EXCEEDS ISO18752-BC/CC/DC

內胶层：丁睛或氯丁合成橡胶,适用于可生物降解的液压油
增强层：两层钢丝编织(1/4”-5/16"),脉冲>50万次
              四层钢丝缠绕(3/8"-11/4"),脉冲>100万次
              六层钢丝缠绕(11/2"-2"),脉冲>100万次
外胶层：标准管:耐磨、耐天候合成橡胶;
              耐磨管:高耐磨、耐天候合成橡胶;
              超耐磨管:超耐磨、耐天候UHMWPE，可取代塑料护套，防护高效，装配简便。
温度范围：-40°C至+100C(-40F至+212F)-40C至+121C(-40F至+250F)...

立即咨询

LT SA5993

超级大力神 EXCEEDS ISO18752 DC

內胶层：丁睛或氯丁合成橡胶，适用于可生物降解的液压油
增强层：四层钢丝缠绕（1/4"‒1 "），脉冲≥100万，六层钢丝缠绕（1 1/4"‒2"），脉冲≥100万次
外胶层：标准管:耐磨、耐天候合成橡胶
耐磨管:高耐磨、耐天候合成橡胶超耐磨管:
超耐磨耐天候UHMWPE.可取代塑料护套,防护高效,装配简便。
温度范围：-40C至+121C(-40F至+250F)

立即咨询

LT599

ISO18752-CC 大力神钢丝缠绕液压软管
