美制NPSM内螺纹60°外锥面 SAE J514
数据展示

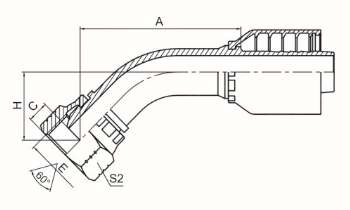

代  号 PART NO. 螺纹E 胶 管 HOSE BORE 尺寸 DIMENSIONS
编织 BRAIDED 缠绕 SPIRAL THREADE 公称内径 DN 标号DASH A C H  S2
21641-04-04RW -- 1/4”X18 6 04 43.8 4.6 20.2 19
21641-04-06RW -- 1/4”X18 10 06 47 1.6 21.8 19
21641-06-04RW -- 3/8”X18 6 04 44.6 6 21 22
21641-06-05RW -- 3/8”X18 8 05 46.7 6 21.9 22
21641-06-06RW -- 3/8”X18 10 06 47.8 6 22.6 22
21641-08-08RW 21642-08-08RW 1/2”X14 12 08 62.5 7.5 26.1 27
21641-12-10RW 21642-12-10RW 3/4”X14 16 10 73.4 8.9 28.1 32
21641-12-12RW 21642-12-12RW 3/4”X14 20 12 76.7 8.9 30.9 32
21641-16-12TRW 21642-16-12TRW 1”X11.5 20 12 75.5 10.5 29.7 41
21641-16-16RW 21642-16-16RW 1”X11.5 25 16 90.2 10.5 33.8 41
21641-20-20WRW 21642-20-20WRW 1.1/4”X11.5 32 20 103.8 11.2 41.9 50
21641-24-20TRW 21642-24-20TRW 1.1/2”X11.5 32 20 99.2 11.2 37.3 55
21641-24-24WRW 21642-24-24WRW 1.1/2”X11.5 40 24 119.2 11.2 46.5 55
21641-32-32WRW 21642-32-32WRW 2”X11.5 50 32 142.5 11.2 52.7 70


注:实际参数以最新图册为准
