| 产品规格SIZE | 软管内径I.D | 增强层外径O.D | 软管外径O.D | 工作压力MAX.W.P | 试验压力P.P | 最小弯曲半径MIN.B.R | ||||
| DASH | IN | 最小Min | Max | 最小Min | Max | 最小Min | Max | |||
| mm | mm | mm | mm | mm | mm | MPa | MPa | mm | ||
| 10-4 | 3/8" | 9.5 | 10.5 | 17.8 | 19.0 | 20.5 | 22.5 | 56 | 224 | 100 |
| 13-4 | 1/2" | 12.5 | 13.5 | 19.8 | 21.0 | 21.8 | 23.8 | 42 | 168 | 140 |
| 16-4 | 5/8" | 15.9 | 16.6 | 23.9 | 25.1 | 26.0 | 28.0 | 42 | 168 | 180 |
| 19-4 | 3/4" | 18.8 | 19.6 | 27.9 | 29.1 | 30.0 | 32.0 | 42 | 168 | 200 |
| 25-4 | 1" | 25.0 | 25.8 | 34.4 | 36.4 | 36.8 | 39.2 | 42 | 168 | 250 |
| 32-4 | 1 1/4" | 31.6 | 32.6 | 40.9 | 42.9 | 43.3 | 45.7 | 35 | 140 | 400 |
| 38-4 | 1 1/2" | 37.8 | 38.8 | 48.1 | 50.1 | 51.3 | 53.7 | 32 | 128 | 480 |
| 51-4 | 2" | 50.7 | 52 | 62.6 | 63.8 | 65.6 | 67.4 | 25 | 100 | 650 |
| 32-6 | 1 1/4" | 31.6 | 32.6 | 46.4 | 48.4 | 49.0 | 51.4 | 42 | 168 | 400 |
| 38-6 | 1 1/2" | 37.7 | 38.8 | 52.0 | 54.0 | 54.8 | 57.0 | 42 | 168 | 480 |
| 51-6 | 2" | 50.7 | 52 | 66.4 | 67.6 | 69.1 | 70.9 | 42 | 168 | 630 |
加*项仅供参考，具体以管体为准
农机液压管路系统解决方案
农机液压管路系统解决方案服务于河北英虎农业机械股份有限公司农机项目
农机液压管路系统解决方案

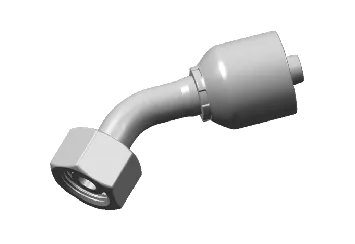

农机液压管路系统解决方案应用于第一拖拉机股份有限公司农机开发项目
