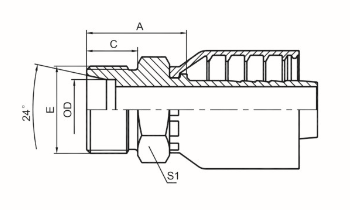

公制外螺纹平面24°内锥面轻系列 DIN 3853

漯河利通液压科技股份有限公司产品主要有液压管,工业管,胶管接头及连接件,公司连续六年荣获中国胶管10强企业荣誉;主营产品有液压油管(液压管总成、液压管接头)和工业胶管(可输送油、水、蒸汽、空气、化学品、食品酒水以及干粉、颗粒磨料、等),API石油钻采胶管等各类胶管及总成。欢迎新老客户来电,利通将竭诚为您服务!

代  号 PART NO. 螺纹E 胶 管 HOSE BORE 管子外径 尺寸 DIMENSIONS
编织 BRAIDED 缠绕 SPIRAL THREADE 公称内径 DN 标号DASH TUBE O.D. A   C    S1
10411-12-04RW -- M12X1.5 6 04 6 20 10 12
10411-14-04RW -- M14X1.5 6 04 8 21 10 14
10411-14-05RW -- M14X1.5 8 05 8 21 10 14
10411-16-04RW -- M16X1.5 6 04 10 22 11 17
10411-16-05RW -- M16X1.5 8 04 10 22 11 17
10411-16-06RW -- M16X1.5 10 06 10 21.5 11 17
10411-18-05RW -- M18X1.5 8 05 12 23 11 19
10411-18-06RW -- M18X1.5 10 06 12 22.5 11 19
10411-22-06RW -- M22X1.5 10 06 15 23.5 12 24
10411-22-08RW 10412-22-08RW M22X1.5 12 08 15 24.5 12 24
10411-26-08RW 10412-26-08RW M26X1.5 12 08 18 25.5 12 27
10411-26-10RW 10412-26-10RW M26X1.5 16 10 18 26 12 27
10411-30-10RW 10412-30-10RW M30X2 16 10 22 28 14 32
10411-30-12RW 10412-30-12RW M30X2 20 12 22 27 14 32
10411-36-16RW 10412-36-16RW M36X2 25 16 28 31.2 14 38
10411-45-20RW 10412-45-20RW M45X2 32 20 35 34.2 16 46
10411-52-24RW 10412-52-24RW M52X2 40 24 42 37 16 55
